Нове будівництво. АСУТП комплексу приймання, очистки, сушки,

обробки, зберігання і відвантаження зернових культур ПП «РУБІН»,

село Андріяшівка, Сумської області

Замовник: ПП «РУБІН»

Опис обєкту автоматизації: Силосний комплекс складається з: двох однакових ліній, в кожній з яких є по два силоси приймання зерна, по три силоси тривалого зберігання зерна і по два силоси відвантаження зерна на залізничний транспорт і по одному силосу відвантаження зерна на автотранспорт.

Об’єктами контролю і управління комплексу є: норії – 10 шт; шлюзові живильники – 4 шт; перекидні клапани – 26 шт; засувки – 20 шт; системи аспірації – 4 шт; транспортери і шнеки – 24 шт; сепаратори – 4 шт; сушарки – 2 шт; вентилятори – 32 шт.

Лінії однакові їх робота однотипна.

Призначення системи:

АСУ ТП призначена для вирішення задач контролю, сигналізації, захисту і управління основними і допоміжними технологічними процесами із забезпечення приймання, зберігання і відвантаження зернопродуктів.

Основні функції системи:

  • Організація централізованого контролю і управління технологічними процесами з  диспетчерського пункту;
  • Збільшення оперативних можливостей силосного комплексу з приймання, обробки і розміщення зерна;
  • Автоматичний захист і блокування управління технологічним обладнанням при виникненні аварійних ситуацій;
  • Зниження втрат зерна, витрат електроенергії;
  • Реєстрація, архівування, і відображення інформації про роботу технологічного обладнання;
  • Підвищення економічності і якості роботи за рахунок обладнання, що контролюється автоматично, і дотримання технологічних режимів;
  • Підвищення ефективності технологічних процесів за рахунок оперативності надання інформації і діагностики стану обладнання;
  • Зниження витрат на збирання і обробку даних і ідвищення інформованості користувачів системи;
  • Збільшення періодичності обслуговування і скорочення термінів проведення ремонтних робіт технічних засобів АСУТП;
  • Покращення умов праці.

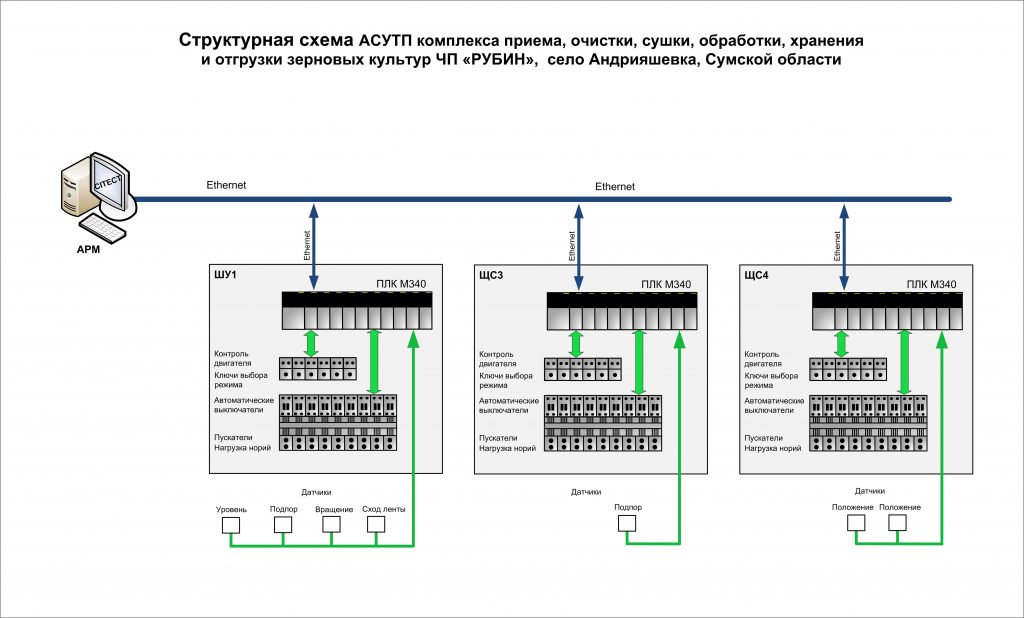

Програмно-апаратна база:

  • Контролери серії М340 – 3 шт.
  • Прикладне програмне забезпечення (ПЗ) контролерів на базі UNITY PRO XL
  • АРМ  на базі SCADA Citect – 1шт.

Основні характеристики системи:

Загальна кількість виконавчих механізмів146
Загальна кількість сигналів вводу-виводу788
1. Аналогових20
2. Дискретних768
Кількість контролерів3
Кількість шаф керування3
Кількість АРМ1
